Інженерно-геологічні вишукування для реконструкції будівлі методом проходки шурфів

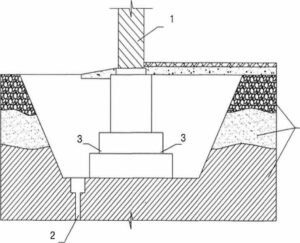

Шурф – вертикальна (рідко похила) гірнича виробка квадратного, круглого або прямокутного перерізу, невеликої глибини (рідко більше 20-30 м), прохідна з земної поверхні для розвідки корисних копалин, при інженерно-геологічні дослідження, для вентиляції, водовідливу, транспортування матеріалів, спуску і підйому людей і для інших цілей. Площа поперечного перерізу шурфу – від 0,8-4 м². Форма поперечного перерізу підрозділяється на кругле або прямокутне, рідко квадратне. У м’яких грунтах шурфи проходяться за допомогою ручного інструменту – лопат, ломів, а витягнутий грунт піднімається на поверхню з використанням відра і мотузки. У пухкому грунті стінки шурфів закріплюються балками і настилом для запобігання осипання. Шурф призначений для обстеження ґрунтової основи та фундаменту.
24 січня 2020 роки до нас звернувся замовник з проханням провести інженерно-геологічні вишукування для реконструкції корпусу шляхом проходки двох шурфів.
Під час обговорення всіх питань, визначення завдань і плану робіт, було поставлено конкретне час на виконання всіх видів досліджень.
Вже 27 січня 2020 року група наших фахівців, в кількості трьох осіб – двох геологів і геодезиста, виїхала на об’єкт для проведення геологічних і геодезичних вишукувань.
Вся робота була проведена за допомогою високоточного обладнання:
- Приймач ElNav M3
- GNSS приймач ElNav i70
Це швидкі і високоточні прилади, які дозволяють ефективно виконати геодезичні та будівельні проекти, а також визначити географічні координати Вашого поточного місцезнаходження антени приймача.
- Електронний тахеометр Trimble S3 – Геодезичний інструмент, призначений для вимірювання відстаней, горизонтальних і вертикальних кутів, і визначення значень їх функцій.

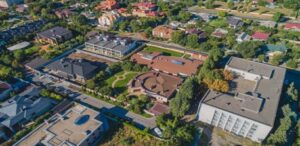

Так само, у Вас є можливість замовити аерофотозйомку своєї ділянки з висоти пташиного польоту. Для виконання такої зйомки, наша компанія надає:
- Електронний тахеометр Trimble S3 – Геодезичний інструмент, призначений для вимірювання відстаней, горизонтальних і вертикальних кутів, і визначення значень їх функцій.
Так само, у Вас є можливість замовити аерофотозйомку своєї ділянки з висоти пташиного польоту. Для виконання такої зйомки, наша компанія надає:
- Квадрокоптер DJI Mavic 2 Pro – Отримані при аерофотозніманні дані особливо застосовні при визначенні меж ділянки і об’єктів, які розташовуються навколо нього.
Група геологів проводила роботи, використовуючи малогабаритну бурову установку “Storm” для того, щоб пробурити свердловину, вилучити моноліти грунтів і визначити їх фізико-механічні властивості в лабораторії.
Згідно з технічним завданням і нормативною документацією, на досліджуваній ділянці пробурено 2 розвідувальні свердловини глибиною 8,0 м і 2 розвідувальні шурфи. Глибина, кількість і місце розташування свердловин погоджені із замовником. Були відібрані зразки ґрунтів з глибин від 1,0 до 8,0 м.
На період пошуків (січень-лютий 2020р) грунтові води на ділянці досліджень залягають на глибині 3,2-3,9 м (абс. Відм. 15,5 м).
Інженери-геологи, по прибуттю в наш інженерний центр, відправили проби грунту і води в лабораторію, з метою проведення хімічного аналізу водної витяжки грунтів та хімічного аналізу грунтових вод.
Хімічний аналіз водної витяжки грунтів в лабораторії
Результати водної витяжки виявили, що грунти, за найгіршими показниками – неагресивні до бетону марки W4 і неагресивні до залізобетонних конструкцій (відповідно до Держстандарту Б В.2.6-145-2010). Корозійна агресивність грунтів до алюмінієвих оболонок – висока, до свинцевим – середня, до стали – низька.
Хімічний аналіз підземних вод в лабораторії
Хімічний аналіз грунтових води виявив, що за ступенем впливу на бетон марки W4, вода неагресивна до портландцементу по ГОСТу Б В 2.7 – 46 -2010. За ступенем агресивного впливу на арматури залізобетонних конструкцій, вода не агресивна при постійному змочуванні і слабоагресивних при періодичному змочуванні.
Під час лабораторних досліджень грунтів та хімічного аналізу води, відділ геодезистів приступив до отрисовке зйомки і складання топографічного плану місцевості.

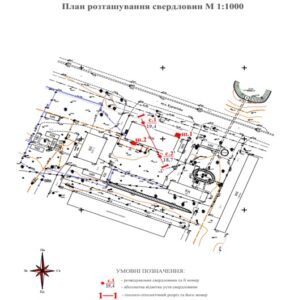

- На плані вказані всі споруди і комунікації на ділянці, а також абсолютні позначки місцевості.
- Зазначено 2 свердловини, які були пробурені в певних місцях на ділянці і вказані на плані розташування свердловин, (з абсолютними відмітками 18,7-19,4 м), а також вказані 2 розвідувальних шурфу.
Тим часом, після отримання бурового журналу від геологів, зйомки від геодезиста і даних з лабораторії, фахівці камерального відділу приступають до етапу робіт, який включає в себе складання звіту і надання рекомендацій перед ремонтними роботами.
На інженерно-геологічному розрізі вказано наявність всіх інженерно-геологічних елементів, глибина їх залягання і потужність. За даними, наданими фахівцями камерального відділу, виявлено:
- Ділянка складається з декількох інженерно-геологічних елементів:
- ІГЕ-1 – Насипна грунт (пісок, суглинок, будівельне сміття);
- ІГЕ-2 – Пісок дрібний, малому ступені водонасичення жовто-сірого кольору;
- ІГЕ-3 – Пісок дрібний, насичений водою, світло-сірого кольору.
2. На денній поверхні даної території не виявлені які-небудь прояви інженерно-геологічних процесів (воронки, провали і т.п.).
З несприятливих сучасних фізико-геологічних процесів і явищ в межах описуваної території, слід зазначити потенційну подтопляемості території (УГВ = 3,2-3,9 м).
При необхідності інженерної захисту території від підтоплення слід передбачати комплекс заходів, що забезпечують запобігання підтопленню територій і окремих об’єктів в залежності від вимог будівництва, функціонального використання та особливостей експлуатації, охорони навколишнього природного середовища, усунення негативних впливів підтоплення відповідно до вимог ДБН В.1.1-25 .
В якості основних засобів інженерного захисту території від підтоплення, виходячи з економічної доцільності, слід передбачати один з наступних методів:
- обвалування;
- штучне підвищення поверхні території;
- споруди з регулювання і відведення поверхневого стоку;
- дренажні системи;
- інші захисні споруди.
Паралельно виконання камеральних робіт, наш фахівець в галузі геодезії приступає до одного з важливих етапів – погодженням об’єкта у всіх необхідних інстанціях. За даними стало відомо, що на об’єкті виявлені водопровідні комунікації, лінії електропередач і комунікаційні мережі, які були узгоджені в відповідних інстанціях.
5 лютого 2020 року замовнику були відправлені електронні копії звітів, а також вислані оригінали.
